| Знак |
название |
Размер |
единица |
|
Ёмкость
ковша |
1.0 |
m3
|
| Длина
динамическойстрелки |
6800 |
mm |
| Длина
ковшевого стержня |
4900 |
mm |
| α |
Угол
наклонениядинамической стрелки
|
45 |
60 |
degree |

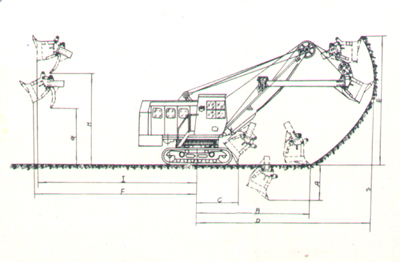

| A |
Максимальнаяглубинакопания
под поверхностью земли
|
200 |
1500 |
mm |
| B |
Наземный
максимальный радиус копания
|
6400 |
5700 |
mm |
| C |
Наземный
минимальный радиус копания
|
3300 |
3600 |
mm |
| D |
Максимальный
радиус копания
|
9800 |
9000 |
mm |
| E |
Максимальная
высотакопания
|
8000 |
9000 |
mm |
| F |
Максимальный
разгрузочныйрадиус |
8700 |
8000 |
mm |
| G |
Разгрузочная
высотапри максимальномразгрузочном радиусе
|
3300 |
3700 |
mm |
| H |
Максимальнаяразгрузочная
высота
|
5500 |
6800 |
mm |
| I |
Разгрузочный
радиуспри максимальнойразгрузочнойвысоте
|
8000 |
7000 |
mm |
|
|
Рабочий
вес |
42200 |
kg
|
Среднее
давление кповерхности земли
|
0.927 |
kg/cm2 |
